ImageScience传函仪-图像增强管测试系统
ImageScience传函仪
ImageScience传函仪
ImageScience成立于1991年，一直专注于MTF测试，根据用户需求定制测试系统。ImageScience使用标准模块搭建高度灵活的测试系统，并预留升级空间。
测试参数包括：
MTF（调制传递函数） | PTF（相位传递函数） |
PSF(点扩散函数) LSF（线扩散函数） | EFL(有效焦距) Distortion（畸变） |
BlurSpotDiameter（弥散斑） | Transmission（透过率） |
FieldCurvature（场曲） | StrehlRatio（斯特列尔比） |
Astigmatism（散光） | ChromaticAberration（色差） |
EncircledEnergyFunction（环绕能） |
如以上未包含您所需测试项目，可与我司销售工程师联系，我们乐意为您定制系统以满足测试需求
可见光MTF测试系统
可见光系统通常采用CCD相机以及中继镜对镜头所成图像进行评估，可使用以下靶标：
小孔/狭缝/十字叉丝/刀口/双狭缝（用于EFL测试）
其它特点：
•选用带制冷或不带制冷的CCD相机用
于实时测试
•可选配紫外和近红外测试模块
•可选配PMT（光电倍增管）扫描模块
•使用光束控制镜或摇臂进行离轴测试
红外MTF测试系统
红外系统通常采用MCT点元探测器方案，探测器使用LN2制冷，以达到最佳信噪比。感应面设置在探测管的顶端，有利于接受像面。系统通过快速扫描对像面进行定位和聚焦，大幅提高了测试速度。
其它特点：
•用100mm探测管接受像面
•使用光束控制镜和摇臂进行离轴测试
•不需中继镜和旋转探测器
•可选中波红外和长波红外测试模块
•可选短波红外测试模块（采用
InGaAs相机和特殊的短波红外中继镜）
•通过光栅扫描，进行2D图像测试

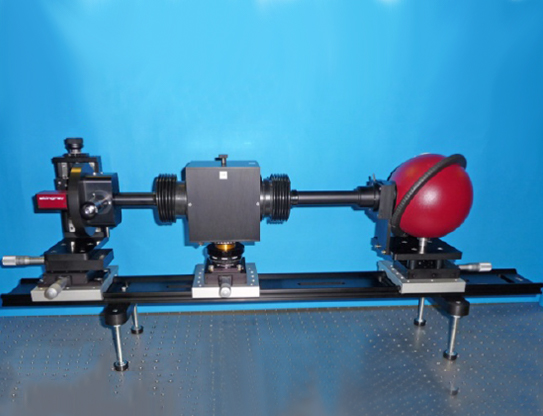

图像增强管测试系统
特点：
•实时MTF测试
•信噪比
•等效背景照度
•光阴极灵敏度
软件
ImageScience测试系统通过Matrix软件包进行控制。可用MicrosoftExcel(VisualBasic)编写测试程序来控制Matrix程序执行连续的测试，并生成测试报告。
技术参数
配置 | 无限距 有限距 无焦系统 |
控制 | 手动 半自动 全自动 |
方位角 | 弧矢，子午，用户自定义 |
光谱范围 | 紫外（200-350nm） 可见光/近红外（350-1000nm） 短波红外（1-3um） 中波红外（3-5um） 长波红外（8-12um） |
空间频率范围 | 可见光/近红外:0-1600 c/mm 短波红外：0-100c/mm 中波/长波红外：0-60c/mm |
探测器系统数值孔径 | 可见光：0.65 红外光：0.70 |
待测镜头焦距范围 | 0.5-2000mm |
通光孔径 | ≤600mm |
视场角范围 | ≤±120° |
像高 | ±125mm |
MTF精度 | ±0.02 |
MTF重复性 | ±0.01 |
