T2 光源转向分布光度计

T2光源转向分布光度计

分布光度计T2是一种高精度和高可靠性的仪器，用于测量常规、LED灯和照明设备的发光强度分布。

T2是根据标准EN 13.032类1.1、1.2和1.3规定制造的，对应于CIE建议n.70类型1和2（灯具旋转分布光度计标准）。

T2允许根据以下系统进行测量：

ØC- Gamma

ØV-H（B-Beta）

Ø适用于圆锥面

特征

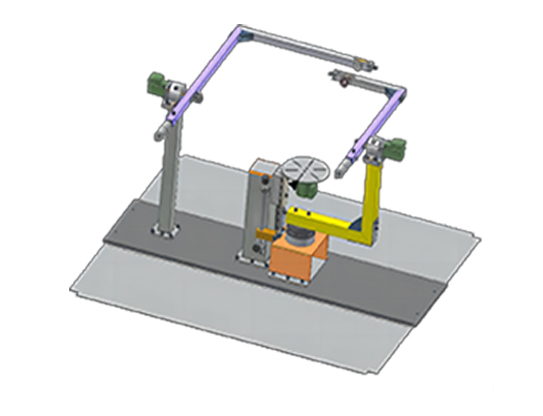

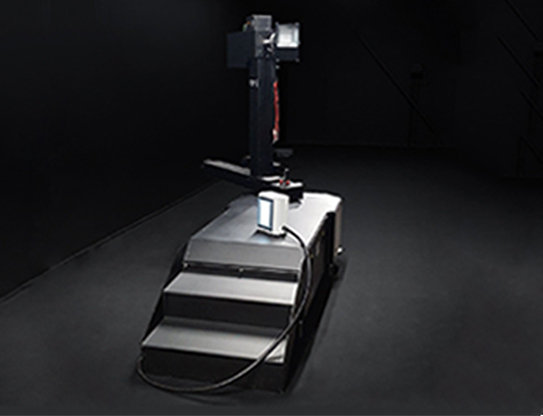

机械组件

机械组件通常用于基于C-Gamma系统对灯具，室内和道路光源的测量，也常用于基于V-H（B-Beta）系统对灯具和泛光灯的测量。

使用C-Gamma系统时，光源绕水平面旋转，并且照明设备的旋转轴通常与光源发光轴重合。

由于这种特性，它不适用于测量光通量随空间的相对位置变化而变化的光源。

V-H系统解决了上述问题，因为旋转轴通常与灯轴重合或平行，因此光源绕其自身的轴旋转的同时也能保持在水平面上。

除计算机辅助的机器控制系统外，下部机器模块还容纳电动机，编码器和减速器。它还可以容纳所有测量仪器和支撑上部的轴。

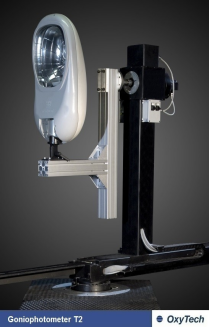

上部机械组件由一个绕垂直轴旋转的L型臂组成，该臂绕与步进电机相连，以使照明设备沿C或V半平面运动。

臂的垂直部分是半活动的，可以伴随着带有轮子和环形螺钉的滑块线性地向前或向后移动，以精确定位光源，使其发光中心与两个旋转轴的交点重合。

机器综合特性

机电执行器/电机

该系统由2个带绝对编码器的步进电机操作，由一个机器人系统控制，该机器人系统的电路板位于机器的侧面。

电机可以通过手动控制系统单独运行，并沿着专门的加速和减速坡道运动，以限制振动。 它们可以独立操纵，也可以与配有应急开关的触摸板手动控制系统同时操纵，还可以直接由计算机操纵。

系统可以连续运动或通过将机器停在每个测量位置进行测量：在后一种情况下，程序将继续获取至少3个值，其差值不得超过预定范围。 如果不是这种情况，则再取三个值，然后进行比较，直到达到测量稳定性为止。 在每个测量位置，使用机器停止进行测量通常比连续测量更精确，但速度较慢。

控制面板必须有3条独立的线路，其特点如下：

Ø机器馈电(Machine Feed Line)：电压230 V-频率50 Hz-最大功率2000 W-峰值电流7 A（根据要求提供其他进料）

Ø灯具馈电线(Lamp Feed Line)：电压230 V或380 V-频率50 Hz-最高功率5000 W-峰值电流：取决于馈电装置

Ø计算机和设备馈电线(Computer and Devices Feed Line)：电压230 V-频率50 Hz-最大功率300 W（最好有专用线）。

角度测量

通过2个绝对值编码器直接在水平和垂直轴上进行角度测量，以确定与C-和V-(B-）平面以及Gamma或H-(Beta）角相对应的位置。

编码器的角分辨率等于4/100°（13位），测量过程中，屏幕上实时显示了角位置以及测量进度状态和被测平面的极坐标图。

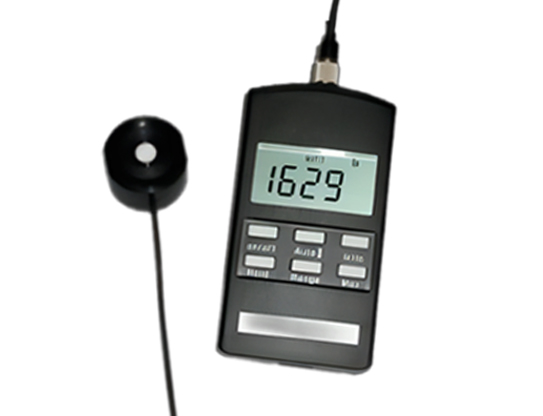

光元件和照度计

光电元件由硅光电池组成，其响应使用全滤波方法对应于相对可见度曲线CIE V（λ）。

光电元件在35°C的温度下进行恒温处理，并提供完整的支架，可固定在地板或天花板上。 支架配备了用于各种对准的精细调节系统和校正灯具中心的激光器。

光电元件–照度计系统特性（符合EN 13032-CIE 69-DIN 5032/6）

光电池通过最大长度为70 m的屏蔽电缆连接至光度计：如果有必要增加该距离，则必须考虑使用合适的信号放大器。

光谱辐射仪（可选）

该系统可以配备安装在适当支架上的光谱辐射仪。

因此，可以按照标准IESNA LM-79和EN 13032-4的规定，通过使用Gonwin中的模块Gonwin SP并定义n个用于进行测量的C型半平面，进行测量。

光谱仪特

控制与数据采集系统

控制单元组织和管理测量程序，并通过TCP / IP接口连接到计算机。

该系统管理所有测量程序，从读取角度位置到从光电元件获取信号； 它允许将角度固定在确定的位置，并根据C-Gamma系统和V-H系统对圆锥表面进行整体测量。

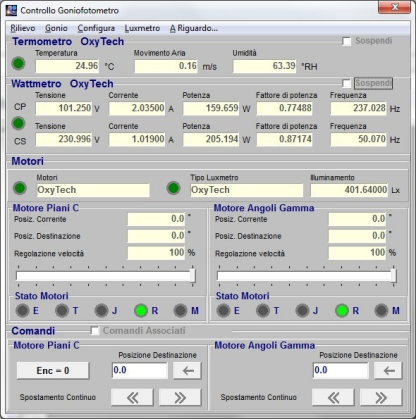

机器管理软件-Gonwin

该机器在MSWindows®环境中随附了管理软件LITESTAR 4D Gonwin，可让您：

根据以下情形进行完整的测量：

标准（CIE建议，标准EN 13032和Norm LM-79）

用户自由设置的矩阵。

• 将测量值以GF格式（分布光度计格式）保存在矩阵中，并可由LITESTAR 4D Photoview转换格式为Eulumdat，IES，Cibse TM14，LTLI和OXL OxyTech。
• 执行操作员定义的点测量
• 定义测量类型：无论连续还在定点
• 通过评估灯的全部性能来调节自动开始测量
• 调节一个平面与另一个平面之间的测量间距
• 调整测量期间绕轴的旋转速度
• 测量并保存在Excel文件中：

进给器使用（可选模块）前后的电气参数

空气的温度，湿度和速度等参数（可选模块）

• 管理所有控制功能，以及获取测量值和计算数据
• 评估测量期间的灯具通量稳定性，如果差异大于预定义的变化量立即停止测量
• 评估测量期间电气参数的稳定性，如果差异大于预定义的增量立即停止测量
• 根据EN 1838（可选模块）评估应急照明设备的通量衰减
• 在整个测量过程中，电气参数的稳定性图的可视化
• 在整个测量过程中，被测平面的极坐标图的可视化
• 在测量结束时自动关闭灯和机器（适用于长期测量的情形，也适用于夜间测量-可选模块）
• 使用热电偶系统（可选模块）测量光源和灯具的温度。

该软件可在MSWindows®环境中的PC上运行，并提供20多种语言版本。

可选配件

以下为可选附件：

• 用于校准分布光度计的校准灯具，包括灯座（4线技术），CC进给器和证书
• 信号发生器（电源）
• 带有1、2或3通道的高精度万用表
• 用于固定光源和灯具的特殊支架。

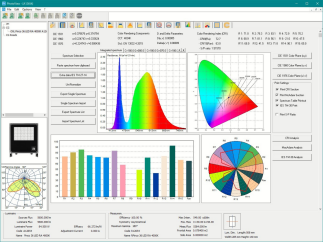

LITESTAR 4D Photoview软件

使用LITESTAR 4D Photoview Plus模块可以对表格和图形中的测量结果进行处理和可视化，从而使您能够：

导入测量数据，将其保存在操作员定义的文件中

将C-γ测量转换为V-H，反之亦然

以标准格式Eulumdat，IES（86、91和95），TM14，LTLI和OXL导入和导出测量值

图型种类：

• 极坐标，笛卡尔坐标和光束孔径
• 眩光
• 等流线和等发光强度曲线§
• 室内和道路照明设备的产量
• 根据IES TM-15标准对道路照明设备进行光度分类
• 紧急情况下的衰减情况
• 根据CIE，CRI和TM-30-18的光谱图

表格：

• 用途和利用因素
• UGR和亮度值
• 国际分类

该软件可在MSWindows®环境中的PC上运行，并提供20多种语言版本。

计算机

匹配的计算机需符合以下最低要求：

• 具有多于1 Gb 的内存和2 Gb的硬盘
• 2个USB和1个LAN接口
• 彩色显示器
• MS Windows®8或更高版本的操作系统

房间尺寸和特征

尺寸

安装分布光度计房间的尺寸取决于要测量灯具的类型。

光电元件/光源中心的距离可以根据例如标准EN 13201-4：2015第4.5.4.1段中给出的规定确定。

示例：线性的58W荧光灯光源 –发光区域的尺寸约为1500mm，因此距离不得小于7.5 m（在这种情况下，可以应用发光距离大于5倍的规则）。

即使使用较小尺寸的灯具，通常也应考虑不少于5 m的距离。

此外，灯具发出的光束类型和灯功率也很重要。 实际上，当光束高度集中并且灯具的功率超过400W时，建议光电管/光源的中心距约为15/20 m。

房间尺寸（实验室）为（考虑到臂移动的长度必须在5到20 m ±2 m之间）：

• 长度> 7m
• 宽度4 m
• 高度3m

特性

墙壁颜色-实验室墙壁应涂成哑光黑色，建议用黑色天鹅绒DC-Fix覆盖实验室墙壁，天花板和地板表面

空调系统-房间必须配备空调系统，该系统需能设备周围区域的温度保持在25°C ±1°C。

更多详情可在购买机器时提供。

注意：

机器安装由OxyTech技术人员指导进行。

OxyTech保留随时对机器进行改进而无需通知的权利。
