T3移动探头分布光度计
T3移动探头分布光度计
Goniophotometer T3（分布光度计 T3）是一款高精度、高可靠性的光度计，用于测量小型灯具和灯具的光强分布，主要是 LED 灯具（最大尺寸 100x100x100 mm）。
该系统是全自动的，并使用机器人运动技术，允许在没有链条的情况下传输运动，避免了链条传动的间隙。
这种机器人技术，配备高精度编码器和最新一代无间隙减速器，可以确保完美的定位，振动难以察觉。
分布光度计 T3 允许根据 C-Gamma 系统进行测量。
特征
Goniophotometer T3（分布光度计 T3）根据 EN 13.032 规范类型 2.1 实现，对应于建议 CIE n.70 第 6 章类型 1（具有转动光度计头的设施的分布光度计）。
被测灯具的最大尺寸：
重量： 10 kg
尺寸：直径 100 mm，高度 150mm。
1.机械部分
机械部分由承载传感器臂的支撑结构和用于调节被测灯具高度的升降系统组成。
由于不包含机械制动装置，因此平衡臂可避免跌落问题。
C 轴和γ轴的运动系统由由特殊 PC 程序控制的高精度步进电机组成，并由电机中集成的绝对编码器激活。
机器的机械部件涂有极低反射率的黑色涂料。
光度测量允许测量相对于灯具垂直轴大于±90°的角度（理论上可达±160°）。
传感器臂位可手动调节±8 mm。
整机采用塑料面板包裹（可拆卸，便于维护），双开门。
当门打开时，两个微动开关会阻止机器正常运行。
特征
- ·结构稳定性（发散度）< 0.5° (这是光线相对于理想方向的发散度)
- ·轴交叉误差< 5 mm (这是交叉点处水平轴和垂直轴之间的距离)
- (可使用固定螺钉进行手动调节)
- ·轴垂直误差< 0.5°(可使用固定螺钉进行手动调节)
- ·结构振动包含在 0.1° 以内且频率££10 Hz
- ·轴旋转 C 轴: 360°(盘)
- γ轴: ± 180°(标准测量)
- ·总结构重量约100 Kg

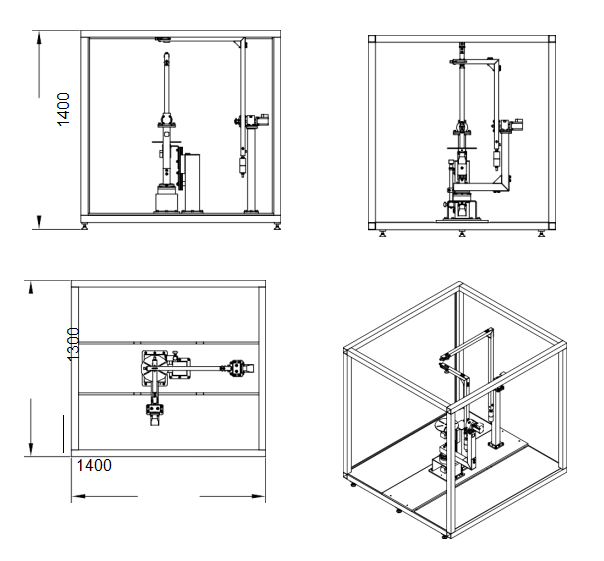

- ·最大结构尺寸1300x1400x1400 mm(AxBxH)
- ·最大转速1 rpm (rpm = 每分钟转速) 对所有动作有效
- ·最大灯具尺寸150 x 100 x100 mm
- ·最大灯具对角线尺寸 143 mm
- ·最大灯具重量20 kg
2.机电执行器/马达
运动由 3 个步进电机执行，由 +12 至 +75 Vdc 供电，由 PC 程序控制，它们通过 USB 接口物理连接。
控制卡集成在 PC 中，具有特殊的短路保护功能。
机器有两个急停开关，一个在里面，一个在外面。安装在外面的灯用不同的颜色指示机器的运行状态。
电机沿着专门设计的特殊加速和减速斜坡移动，以最大限度地减少振动，并且可以通过配备紧急开关的“触摸板”手动控制系统独立和同时进行操纵。
系统可以在每个测量位置执行连续测量或停止机器：在后一种情况下，机器至少获取 2 个值；如果它们的差异超过预设范围，则将采用第三个值。在每个计划位置机器停止的测量通常比连续测量更准确但速度更慢。
3.角度测量
角度测量通过绝对编码器在所有 3 个旋转轴上进行。
角度首先由步进电机确定，因此编码器仅用于验证到达的位置：在偏离预期位置的情况下，控制系统命令进行相对校正。
编码器的角分辨率等于计算机插值的 12 位，精度可达 1/20 度。
在测量过程中，屏幕会显示角度位置、测量进度状态的指示以及与被测平面相对应的极坐标图。
4.光电池+照度计
光电池由硅质光伏电池组成，其响应匹配与相对能见度曲线 V(λ) CIE相关，误差最小；关联是通过全过滤的方法来实现的。
光电池通过低阻抗电路获得的与照度成正比的电信号由照度计的 A/D 系统转换，该系统在显示屏上显示照度值，并通过接口 IEEE 488 传输到计算机.
恒温至 35°C 的光电管配有可固定在地板或天花板上的完整支架，并配备了用于各种对准和激光器的所有精细调节系统，以验证灯具对中。光电管有效表面相对于光轴的垂直度误差 < 0.5°，并以光轴为中心，偏差 < 1.6 mm。
光电管通过最长 20 m 的屏蔽电缆连接到照度计：如果需要增加此距离，应考虑使用合适的信号放大器。信号缆应插入直径超过 15 毫米未屏蔽的简单导管中。
光电管– 照度计系统特性（根据 CIE 69 和 DIN 5032/6）
·采集区域直径8mm
·曲线匹配V(l)f1< 1.5% (频谱灵敏度)
·方向响应误差 f2< 1% (方向灵敏度)
·线性误差f3< 0.1%
·显示单元错误f4< 0.1%
·耐久性 f5< 0.2% (测量于10lx)
·调制光f7< 0.1%
·偏振 f8< 1%
·比例变化误差 f11< 0.1%
·温度系数a0.1% /°K
·对紫外线敏感度 (u)< 0.1%
·对红外线敏感感(r)< 0.1%
·转化率> 3/s
·整合期100 ms
5.数据采集与控制系统
PC 通过与电机的直接 USB 连接来组织和管理测量。
系统管理从角度位置读取到光电信号读取的整个测量过程；它允许为确定的位置设置角度，并根据 C-Gamma 系统进行完整的测量。
机器内部安装了一个网络摄像头，即使在舒适的家中，也能在持续观察下保持性能，并显示最终的系统异常。
6.管理软件Gonwin
该机器配有 Windows 管理软件，允许操作员：
- 按照标准（CIE 推荐标准），根据用户自由设置的矩阵进行完整的测量，并保存数据得出结论
- 实现精确测量
- 定义是执行连续测量还是停在每个位置，随后测量至少 2 个值，然后相互比较
- 调节测量开始（灯全亮）和一个平面和另一个平面之间的间隔长度
- 进行自动对中（机器校准）
- 管理所有数据采集和控制功能
- 获取被测灯具的馈电参数和灯电流（可选）。
Gonwin 是一个自主程序，它读取由 LITESTAR 4D 程序的Photoview模块实现的测量矩阵，后者能够导入测量结果。
7.处理软件Photoview
测量结果的处理是通过 LITESTAR 4D程序的Photoview模块实现的。
Photoview允许操作员进行如下操作：
- 导入测量数据，保存在操作员定义的文件组中;
- 将C-Gamma测量转换为V-H(B-Beta)，反之亦然（当开始测量有足够数量的平面时可以进行操作）;
- 以标准Eulumdat、IESNA86-91-95-02和Cibse TM14格式导出测量值;
- 处理和打印极坐标、笛卡尔和 Soellner 眩光图，提供 11 种语言版本该软件在 Windows 2000 – XP – Vista 的 PC 上运行。
Photoview 进行数据处理
8.光度数据可视化软件Photoview
光度矩阵的图形和表格可视化受Photoview 插件（单独提供）影响。
Photoview允许：
- 处理极坐标图、笛卡尔图、光束图和眩光图
- 过程isolux、isocandela 和效率图
- 处理利用率、利用率、UGR、luminanze 和国际分类表。
该程序允许打印成 11 种语言。
该软件在 Windows 2000 – XP – Vista 的 PC 上运行。
9.计算机
本机随附的计算机具有以下特性：
- 具有 64 Mb 或更大 RAM、2 Gb 固定磁盘、总线 PCI 的最新一代 PC Pentium
- 1个串行和1个并行接口（可能是1个USB接口而不是串行接口）
注意
由我们的技术人员进行的机器安装已包含在价格中。差旅费和食宿费不包括在内。
OxyTech 保留随时改进机器的权利，恕不另行通知。
