SeeOD光学系统辅助设计软件

——几何光学辅助设计软件

本产品以光的直线传播、数学几何原理、光线追迹等为基础,对光学系统的几何像差和波动像差进行多角度分析,重点突破光学系统的多变量、多目标的自动优化和公差分析,为各个行业几何光学系统的设计提供仿真技术支撑。

SeeOD是一款几何光学辅助设计软件。本产品以光的直线传播、数学几何原理、光线追迹等为基础,对光学系统的几何像差和波动像差进行多角度分析,重点突破光学系统的多变量、多目标的自动优化和公差分析,为各个行业几何光学系统的设计提供仿真技术支撑。

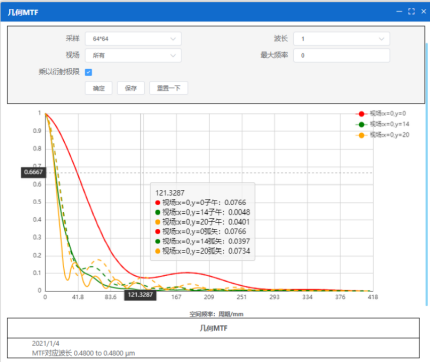

本产品采用BS(Browser – Server 即浏览器-服务器)架构,软件为 WEB 版,用户无需安装程序直接登录浏览器就可以从网站进行访问MTF曲线计算操作,支持跨平台操作。中科院空天信息创新研究院高能激光器辅助设计

SeeOD应用领域

  • l高能激光系统
  • l光电对抗
  • l空间相机
  • l显微镜、望远镜
  • l变焦镜头、手机镜
  • l激光3D打印
  • l紫外光刻



软件主要功能

1.光线追迹

能对标准球面和近轴面等面型的光学系统进行光线追迹,能够给出单光线追迹报告和系统参数报告。

2.像差分析

包括各种几何像差曲线以及波像差和 MTF等波动像差分析,具体包括点列图、离焦点列图、光迹图、光线像差图、光程差图、光瞳像差光扇图、场曲曲线、畸变曲线、赛德尔系数、赛德尔图、轴向像差曲线、垂轴色差曲线、表面失高横截面曲线、波前图、FFT 点扩散函数、惠更斯点扩散函数、几何 MTF曲线、FFT-MTF曲线、惠更斯 MTF曲线等。

3.鬼光束分析

能对光学系统进行一阶和二阶鬼点分析,能够在系统结构中绘制出一阶和二阶鬼点的具体位置,能够给出鬼点产生的具体光线路径。

4.自动优化

根据光学系统的光学特性和像差要求,能够采用阻尼最小二乘法对光学系统透镜组的结构参数进行自动优化。

5.公差分析

根据光学系统的公差要求,对表面和元件进行灵敏度、反灵敏度和蒙特卡洛等公差分析。

6.自动绘图

能够对光学系统零件按国家标准进行自动绘制。
