SeeFiberLaser光纤激光仿真软件

SeeFiberLaser它基于相干激光耦合波方程，可以对高功率掺镱连续光纤激光器和脉冲光纤激光器进行仿真，包括放大自发辐射（ASE）、受激拉曼散射（SRS）、受激布里渊散射（SBS）、四波混频（FWM）等非线性效应；仿真结束后，可根据需要给出功率、光谱、时域、温度等数据并进行作图，计算结果可以MATLAB格式存储。

软件设计采用界面图形化、器件模块化、参数表格化、结果可视化的“四化”的设计理念，能够极大地提高软件的使用效率，为光纤激光理论学习、工程设计以及科学研究提供帮助。

应用领域

1.连续放大器和振荡器的仿真

可考虑放大自发辐射、受激拉曼散射、受激布里渊散射；可仿真沿光纤长度的温度变化。利用掺杂光纤中的放大自发辐射实现ASE光源。

2.脉冲放大器仿真

可仿真脉冲种子光经掺杂光纤的放大，得到放大的脉冲信号。

3.锁模光纤激光器仿真

可仿真基于非线性环形器或可饱和吸收体的被动锁模光纤激光器。

4.考虑模式的激光器仿真

依据信号波长和光纤几何尺寸计算传输模式，计算各模式在掺杂光纤中传输，得到最终输出光斑。

5.调Q光纤激光器仿真

可仿真主动调Q光纤激光器，实现连续光到脉冲光的转化。

6.超连续谱

利用超短强脉冲和非线性光纤实现超连续谱。

软件主要功能

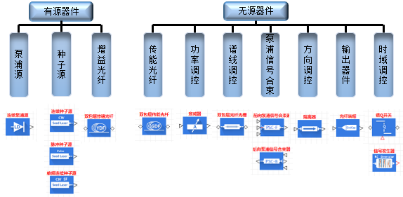

1.软件自带有源器件模型

涵盖泵浦源，种子源，如连续/脉冲种子源，单频连续种子源，增益光纤如双包层掺镱光纤等。

2.内置无源器件库

包含传能光纤，合束器，耦合器，隔离器，准直器，光纤端帽，光纤光栅，声光调制器，信号发生器等。

3.内置仿真系统

软件内置了包含连续激光器、调Q光纤激光器、锁模光纤激光器三大类仿真系统，17个基础案例库，并且持续更新中。

软件特点

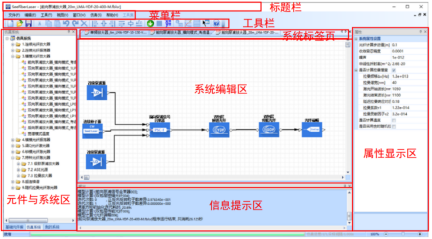

• 模块化器件：器件拖拽、端口连线搭建激光器系统，各元件拥有窗口化参数设置
• 使用方便：无需编程、无需代码输入，界面友好
• 内置商用增益/传能光纤数据库
• 可以导入实验数据进行真实系统仿真

典型案例

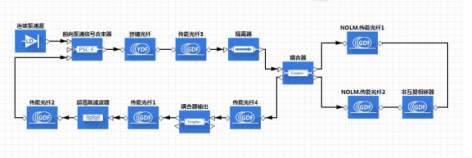

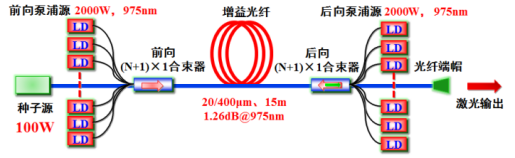

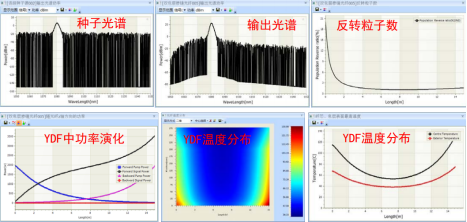

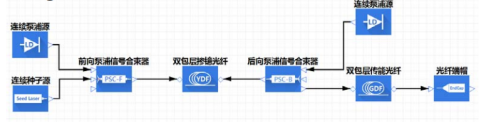

双向泵浦光纤激光放大器被动锁模环形激光器
