ImageScience传函仪-可见光MTF测试系统
ImageScience传函仪
ImageScience传函仪
ImageScience成立于1991年,一直专注于MTF测试,根据用户需求定制测试系统。ImageScience使用标准模块搭建高度灵活的测试系统,并预留升级空间。
测试参数包括:
MTF(调制传递函数) | PTF(相位传递函数) |
PSF(点扩散函数) LSF(线扩散函数) | EFL(有效焦距) Distortion(畸变) |
BlurSpotDiameter(弥散斑) | Transmission(透过率) |
FieldCurvature(场曲) | StrehlRatio(斯特列尔比) |
Astigmatism(散光) | ChromaticAberration(色差) |
EncircledEnergyFunction(环绕能) |
如以上未包含您所需测试项目,可与我司销售工程师联系,我们乐意为您定制系统以满足测试需求

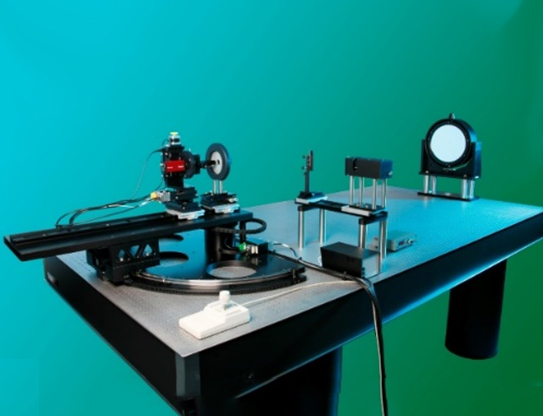

可见光MTF测试系统
可见光系统通常采用CCD相机以及中继镜对镜头所成图像进行评估,可使用以下靶标:
小孔/狭缝/十字叉丝/刀口/双狭缝(用于EFL测试)
其它特点:
•选用带制冷或不带制冷的CCD相机用
于实时测试
•可选配紫外和近红外测试模块
•可选配PMT(光电倍增管)扫描模块
•使用光束控制镜或摇臂进行离轴测试
红外MTF测试系统
红外系统通常采用MCT点元探测器方案,探测器使用LN2制冷,以达到最佳信噪比。感应面设置在探测管的顶端,有利于接受像面。系统通过快速扫描对像面进行定位和聚焦,大幅提高了测试速度。
其它特点:
•用100mm探测管接受像面
•使用光束控制镜和摇臂进行离轴测试
•不需中继镜和旋转探测器
•可选中波红外和长波红外测试模块
•可选短波红外测试模块(采用
InGaAs相机和特殊的短波红外中继镜)
•通过光栅扫描,进行2D图像测试
图像增强管测试系统
特点:
•实时MTF测试
•信噪比
•等效背景照度
•光阴极灵敏度
软件
ImageScience测试系统通过Matrix软件包进行控制。可用MicrosoftExcel(VisualBasic)编写测试程序来控制Matrix程序执行连续的测试,并生成测试报告。
技术参数
配置 | 无限距 有限距 无焦系统 |
控制 | 手动 半自动 全自动 |
方位角 | 弧矢,子午,用户自定义 |
光谱范围 | 紫外(200-350nm) 可见光/近红外(350-1000nm) 短波红外(1-3um) 中波红外(3-5um) 长波红外(8-12um) |
空间频率范围 | 可见光/近红外:0-1600 c/mm 短波红外:0-100c/mm 中波/长波红外:0-60c/mm |
探测器系统数值孔径 | 可见光:0.65 红外光:0.70 |
待测镜头焦距范围 | 0.5-2000mm |
通光孔径 | ≤600mm |
视场角范围 | ≤±120° |
像高 | ±125mm |
MTF精度 | ±0.02 |
MTF重复性 | ±0.01 |
