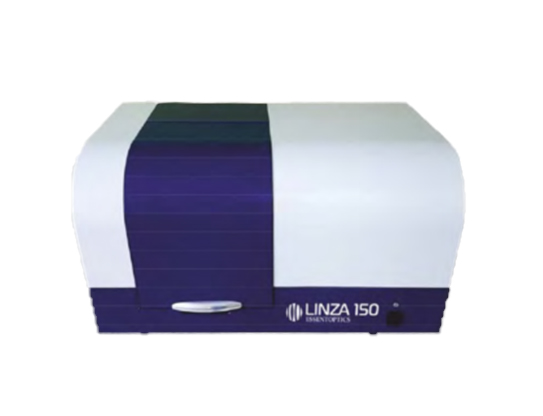

Linza150紫外-可见光-中波红外分光光光度计
Linza150紫外-可见光-中波红外分光光光度计

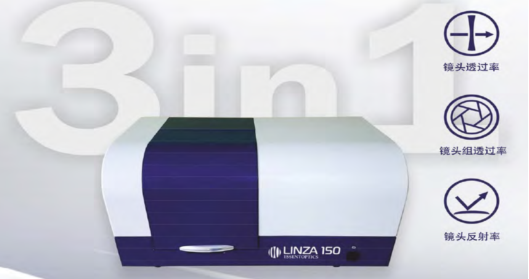

Linza150为白俄罗斯Essent Optics公司的为镜头透过率和反射率测试设计的分光光度计,可进行镜头或镜头组的轴上透过率测试,以及镜头表面不同位置的轴外反射率测试。
表1 表面不同位置反射率测试曲线 | 表2 透过率测试曲线 |
技术参数
描述 | |
样品室 | |
镜头直径,mm | 透过率:10-150mm 反射率:10-90mm |
反射率测试样品曲率半径,mm | 15…∞ |
透过率测试样品焦距焦距,mm | 20…∞ |
镜头组直径,(透过率测试),mm* | Φ150×240(L) |
样品步进间距,该系数决定镜头表面测试点(离轴反射率测试),mm | 0.01 |
镜头最大倾斜角(离轴反射率测试),deg | 55 |
入射角(轴上/离轴反射率测试),deg | 12 |
光学配置 | |
有效波段范围,nm | 380-1700,185-1700 |
光谱仪方案 | 切尔尼-特纳(C-T)结构 |
光学元件材质 | 镜片,Al+ SiO₂,Al+ MgF2 |
参考通道 | 有 |
波长采样间距,nm | 0.5-100 |
波长采样速度,nm/min | 3000(在5nm步进间距的情况下) |
测试时样品光点尺寸,mm | 透过率:4.0×2.5mm 反射率:1.0×1.0mm |
光谱分辨率 185-990nm 990-1700 | 2.0 4.0 |
波长准确性,nm | 0.5 |
波长重复性,nm | +/-0.25 |
散射光等级,%max(@532nm) | <0.1 |
光谱准确性 | 追溯到NIST SRM 930标准:+/-0.003 Abs(1 Abs); 追溯到NIST SRM 1930标准:+/-0.003 Abs(0.33 Abs);+/-0.006 Abs(2 Abs); |
光谱重复精度 | 追溯到NIST SRM 930标准:0.0006Abs(1Abs) 追溯到NIST SRM 1930标准:0.0002Abs(0.33Abs);0.005Abs(2 Abs) (累计测试时间0.1s,选取十次连续测试中的最大偏移量) |
