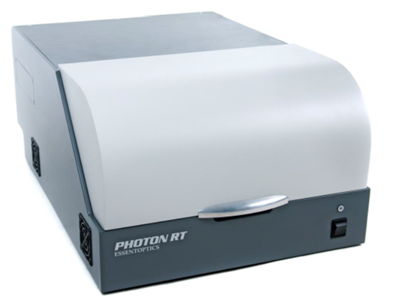

PHOTON RT紫外-可见光-中波红外分光光度计
PHOTON RT紫外-可见光-中波红外分光光度计
白俄罗斯ESSENT OPTICS公司的Photon RT UV-VIS-MWIR分光光度计用于光学元件的无人值守测试,可自动在不同角度对光学元件进行各种偏振态的透过率和绝对反射率测试,不需要额外添加附件。
| 干涉滤光片:
|
产品特点:
•快速的光栅切换,使扫描时间大幅缩短,以185-3500nm的测试范围为例,在扫描步进间距2nm,每个点重复测试次数20的设置下,扫描测试时间仅为6分钟。
•测试范围最宽可达185-5200nm,常规卤素灯在5000nm附近能量波动明显,导致基线不稳定,测试精度和重复性较差,Photon RT采用特殊的红外光源,使基线在5000nm左右依然稳定。
•内置宽波段,预校准的起偏器,用户可自定义S:P比率,起偏器可覆盖220nm-5200nm(不同型号机型对应起偏器的覆盖范围请见配置清单)
•样品台、探测器转台和探测器底座可独立旋转,实现多角度以及特殊角度的测试。
•具有探测器自动横向位移功能,探测器横向位移60mm,在进行厚样品轴外透过率测试时,可根据样品的厚度、折射率自动计算出光线偏折,并进行探测器位置补偿。在进行复杂的棱镜测试时,操作人员根据样品内部 结构计算光线出射方向及位置,在软件端输入探测器角度和横向移动位置,使传感器接收到棱镜的出射光。
•多功能样品台,除标准样品台以外,新增批量测试样品台,XY轴可调样品台和Z轴可调样品台。
批量测试样品台 样品直径1”或30mm (可定制其它尺寸) 装载样品时空置一个孔位用于基线校准,可实现在不开仓情况下进行基线校准和批量检测 | XY轴可调样品台 最大样品尺寸40×44mm XY轴位移范围:±12.5mm 样品孔位侧面预留校准孔位,可实现不开仓的基线校准和检测 | Z轴可调样品台 最大检测样品尺寸:140mm Z轴可同时旋转和横向移动,在基线校准时,样品自动移出测试光路外,基线校准完成后,样品移入测试光路。从而使得系统可以在不开仓的情况下进行校准和测试。 |
• 内置氮气吹扫管道
1.200nm以下的测试,氮气吹扫可减少氧气和有机溶剂的吸收效应
2.2550-2800nm的测试,可减少水蒸气和二氧化碳气体的吸收
3.4200-4300nm的测试,可减少二氧化碳气体的吸收
4.连续工作在紫外波段时,可保护光学元件
测试曲线示例:
分光立方棱镜的偏振态测试 | 中波红外测试 | 多角度与偏振态测试 |
偏振分光棱镜是目前在 市场上应用广泛,在测量 上仍具有挑战性的光学 元件之一。上图所示为一 个前表面未镀膜的偏振 分光棱镜的测试曲线。 | PHOTON RT 非常适 合于快速增长的对中 波红外镀膜(高级激光 系统和热成像仪器)进 行精确测量的需求,包 括标准的 AOI 测试, 以及在不同角度和偏 振态下的测量。 | 内置高对比度宽带起偏 器,能在短时间内实现不 同角度和偏振态的无人 值守测试。 |
