可移动光度计探头的分布光度计T6是一种高精度和高可靠性的光度计，用于测量常规和LED灯和光源的发光强度和光谱分布。
分布光度计T6是按照以下标准和建议制造的：
- CIE 70第6章 第1类
- EN13032第2类
- IESNA LM-75 C类 (依从 IESNA LM-79)
可根据以下系统进行测量：
- C-γ
特色

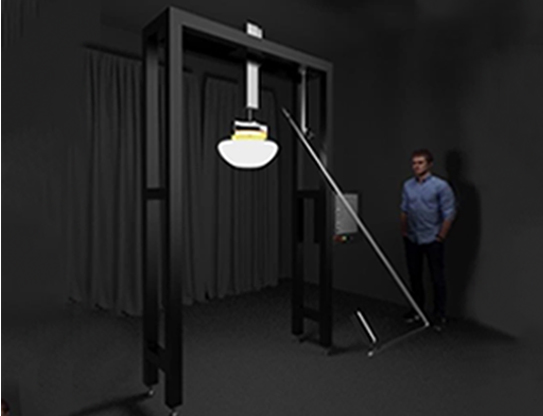

机械部分
机械部分包括：
- 机器和相应的平台，以将其固定在实验室天花板或预先布置适当的倒U形支撑架上
- 照明器支撑系统，可绕垂直轴旋转并测量其沿C平面的位置。 灯具的发光区域朝下安装，并且通过垂直升降系统进行精确调整可实现完美的定位
- 光度计头支撑臂围绕被测灯具围绕水平轴旋转；旋转由绝对编码器追溯的步进电机控制。最大旋转角度γ与垂直轴成150°
- 上部装有计算机辅助的电机卡控制系统的模块。 它还包含所有测量仪器。
机械特性
机器 | |
最大尺寸（AxBxH） | 3000x2500x300mm+2.5m旋转臂 |
最大质量 | 约100kg |
最大轴旋转速度 | 1rpm |
最大水平轴转角 | |
最大垂直轴转角 | |
光源或灯具特性 | |
使用T6和2.5m臂进行测量的光源的最大发光面积对角线 | 根据标准EN 13032-4：2015-第4.5.4.1段进行定义 |
最大高度 | 300mm |
最大质量 | 50kg |
机电执行器/电机
该系统由2个带绝对编码器的步进电机操作，由一个机器人系统控制，该机器人系统的电路板位于机器的侧面。
电机可以通过手动控制系统单独运行，并沿着专门的加速和减速坡道运动，以限制振动。 它们可以独立操纵，也可以与配有应急开关的触摸板手动控制系统同时操纵，还可以直接由计算机操纵。
系统可以连续运动或通过将机器停在每个测量位置进行测量：在后一种情况下，程序将继续获取至少3个值，其差值不得超过预定范围。 如果不是这种情况，则再取三个值，然后进行比较，直到达到测量稳定性为止。 在每个测量位置，使用机器停止进行测量通常比连续测量更精确，但速度较慢。
控制面板必须有3条独立的线路，其特点如下：
Ø机器馈电(Machine Feed Line)：电压230 V-频率50 Hz-最大功率2000 W-峰值电流7 A（根据要求提供其他进料）
Ø灯具馈电线(Lamp Feed Line)：电压230 V或380 V-频率50 Hz-最高功率5000 W-峰值电流：取决于馈电装置
Ø计算机和设备馈电线(Computer and Devices Feed Line)：电压230 V-频率50 Hz-最大功率300 W（最好有专用线）。
角度测量
通过放置在水平和垂直旋转轴上的绝对编码器，保证了C或V半平面和γ或H角的完美定位。
编码器的角度分辨率等于4/100°(13位)，测量过程中的角度位置会在屏幕上显示，同时显示测量的进度状态和被测平面的极坐标图。

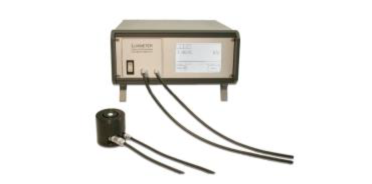

光电元件和光度计
光电元件包括一个硅光伏元件，其响应对应于使用全滤波法的相对可见度曲线CIE V(γ)。
光电单元的恒温温度为35°C，并配有固定在地板或天花板上的支架。支架上配备了各种对准和激光器的所有精细调节系统，以验证灯具/灯的中心位置。
光电单元-光度计系统特性（根据EN13032– CIE69-DIN5032/6）
采集区域直径 | 8mm |
校准误差ukal | <1% |
与V(λ)f’1曲线相似度 | <1.5% |
定向相应误差f2 | <1% |
线性误差f3 | <0.1% |
显示单位误差f4 | <0.1% |
疲劳f5（在1klx测量） | <0.1% |
调制光f7 | <0.1% |
偏振f8 | <1% |
比例变化误差f11 | <0.1% |
温度系数 α25 | 0.1%/K(L)-0.2%/K(A) |
紫外敏感度UV(u) | <0.01% |
红外敏感度IR(r) | <0.01% |
总体特征fges | <3% |
50Hz时的积分周期 | 20-200ms |
校准期 | 2年 |
光电单元与光度计通过一条最大长度为70米的屏蔽电缆连接：如果需要增加这个距离，必须增加合适的信号放大器。

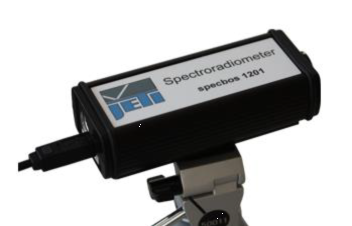

光谱仪（可选）
该系统可以在支撑镜子的臂上安装一个光谱计，并对准要测量的灯具。
因此，可以通过使用Gonwin中的Gonwin SP模块并定义一个C-semiplanes的数量n来进行测量，从而按照标准IESNA LM-79和EN 13032-4的规定进行测量。
光谱仪特性
光谱范围 | 380-780nm |
光学带宽 | 5nmFWHM |
波长精度 | 1nm |
数字精度 | 15位ADC |
分散性单元 | 成像光栅 |
传感器类型 | 光电二极管阵列 |
测量范围 | 亮度2...70kcd/m2 |
照度20...500klx | |
测光精度 | 5%(@ 2856 K) |
色度座标准确性 | 0.002 x, y (@2856K) |
颜色可重复性 | 0.0005 x, y |
CCT可重复性 | 20K (@2856K) |
波长准确性 | ±0.5nm |
校准溯源性 | NIST |
控制和数据采集系统
控制单元组织和管理测量程序，并通过TCP/IP接口与计算机连接。
该系统管理所有的测量程序，从读取角度位置到光电元件的信号；它允许将角度固定在确定的位置上，并根据C-Gamma、V-H系统或圆锥体表面进行整个测量。
镜子
镜面具有较高的光学特性，并且在玻璃后面进行了镀铝处理，便于清洗。事实上，也建议经常进行清洗，以保持镜子的反射能力。
镜面安装在能够承受扭曲变形的硬质蜂窝铝支架上。
特点
发散度 | 控制在0.5°内 |
全局反射 | 均匀且控制在0.5% |
光谱反射 | 均匀且控制在0.5% |
机器管理软件-Gonwin
在MS Windows®环境中，该机器配备了管理软件LITESTAR 4D Gonwin，可以让您在MS Windows®环境中进行管理：
按照下列规定进行全面测量：
- 标准（CIE推荐，EN13032和NormLM-79）
- 由用户自由设置的矩阵。
将测量值保存在GF格式的矩阵中（测角光度计格式），可转换为Eulumdat、IES、Cibse TM14、LTLI和OXL OxyTech等格式，并可与LITESTAR 4D Photoview一起使用。
执行操作者定义的点测量
定义测量类型，不论是连续测量还是在每个测量位置上都有停顿的测量类型
通过对灯的全面性能进行评估，调节自动开始测量。
调控一个平面与另一个平面之间的止点长度
调节测量时绕轴的旋转速度
测量并保存在Excel文件中。
- 馈电器前后的电气参数（可选模块）。
- 温度、湿度和风速参数（可选模块）。
管理所有控制和获取测量值和计算值的功能
在测量过程中评估灯具光通量的稳定性，如果差值大于预先设定的delta，则立即停止测量，以确保灯具光通量的稳定性。
评估电参数的稳定性，在测量过程中，如果差值大于预定的delta，则立即停止测量，并立即停止测量。
根据EN 1838标准评估应急照明设备的光通量衰减（可选模块）。
在整个测量过程中，电气参数的稳定性图可视化
在整个测量过程中，将被测平面的极坐标图可视化
测量结束后自动关闭灯具和机器（对长期测量有用，也可在夜间进行）（可选模块 ）
使用热电偶系统（可选模块）测量灯具和灯具的温度。
该软件可在MS Windows®环境下的PC上工作，有20多种语言版本。
可选附件元件
以下是可选的附加元件：
- 用于校准测角光度计的标准灯，包括灯管（4线技术）、CC馈线器和证书
- 信号产生器(源)
- 1、2或3通道的高精度万用表
- 用于固定灯具和灯具的专用支架。

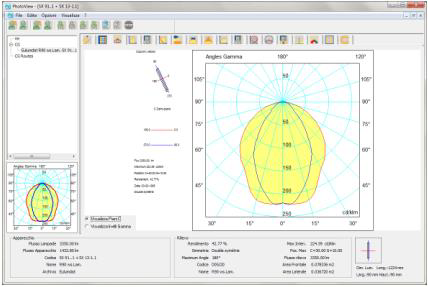

LITESTAR 4D图像浏览软件
通过LITESTAR 4D Photoview Plus模块，可以对测量结果进行表格和图表的处理和可视化，该模块可以让你：
导入测量数据，并将其保存在操作员定义的文件中。
将C-γ转换成V-H，反之亦然
以标准格式Eulumdat、IES(86、91和95)、TM14、LTLI和OXL导入和导出测量结果
处理以下这些图像：
- 极性、笛卡尔和光束孔径的极性、笛卡尔和光束孔径
- 眩光
- 隔离线和等温线的曲线
- 室内和道路照明装置的产量
- 根据IES TM-15标准对道路照明器具的光度分类
- 紧急状态下的衰减
处理以下这些表格。
- 利用和使用系数
- UGR值和亮度值
- 国际分类。
该软件可在MS Windows®环境下的PC机上工作，有20多种语言版本。
计算机
随机提供的计算机符合以下最低要求。
- 1GB内存或更高的电脑和2GB硬盘。
- 1个局域网和2个USB接口
- 彩色显示器
- MS Windows® 8操作系统或更高版本
房间大小和特性
大小
安装测角仪的房间大小取决于待测灯具的类型。
灯具的光电单元/发光中心的距离根据标准EN13201-4:2015第4.5.4.1段中的规定来确定。
例如：线性58W荧光灯的灯具--发光面积的尺寸约为1500mm，因此距离不能小于7.5m（在这种情况下，我们可以采用发光面积最大尺寸5倍的规则）。
通常情况下，即使是尺寸较小的灯具，也最好考虑距离不小于5米。
此外，考虑灯具发出的光束类型和灯具的功率也很重要；事实上，当灯具的光束高度集中且功率超过400W时，建议考虑灯具的光电单元/发光中心约15/20米。
因此，房间的最小建议长度等于7.5米（光电单元-镜面中心）+3米（镜面中心-端壁）=10.5米。
- 长度 >7m
- 宽度 6.5m
- 高度 7.2m
对于1米或1.6米镜面的机器，房间可以稍小。
特性
墙面颜色--实验室的墙面应涂成哑光黑色，建议在实验室的墙面、天花板和地面上铺上黑色天鹅绒类DC-Fix。
空调系统- 房间必须配备空调系统，能够将设备周围的温度保持在25 °C +/- 1 °C。
更多详情可在购买机器时提供。
注意：
- 机器的安装由OxyTech技术人员指导进行。
- OxyTech保留随时对机器进行改进而无需通知的权利。
