OCT 显微检测仪
OCT 显微检测仪
技术原理：
光学低相干层析(Optical Coherence Tomography，简称 OCT)是 20 世纪 90 年代初发展起来的低损、高分辨、非侵入式的医学、成像技术。它的原理类似于超声成像，不同之处是它利用的是光，而不是声音。
通过使用宽带波长光源和光谱仪，设备可以捕获图像根据光的波长通过干涉光谱分析。OCT能够提供表面轮廓以及有关地下结构和统一性使其能够实时提供准确的信息，以进行诊断，监控，和原位过程反馈。
适用范围：
•透明或者半透明膜层内部结构的厚度、瑕疵及损坏检测
•如电气行业的三防漆，手机3D屏，透明树脂涂层，柔性OLED等多行业
主要特性：
•实时 ——可实时反馈处理生产线缺陷产品
•高效 ——秒级检测速度
•无损 ——非接触式、勿需破坏样品
•精度高 ——微米级成像精度
•自动化 ——可取代人工检测，降低运营成本

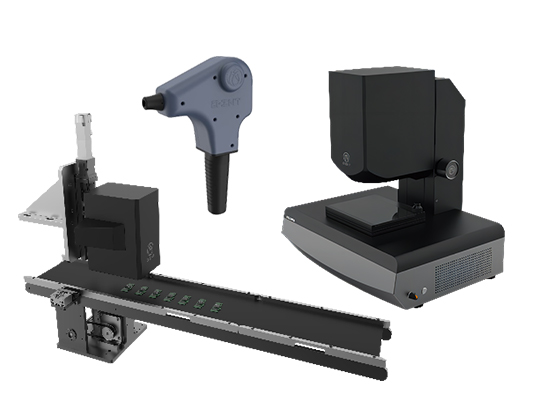

核心设备（可定制）
台式机 | 实验室或离线检测 高精度分析 |
|
自动化模块 | 多种类的通讯接口 独立光学模块设计 |
|
手持式 | 精致灵活 使用便携 |
|
设备参数表：
型号 | 台式 | 自动化模块 | 手持式 | |
光学 规格 | 光源 | 近红外光源 | ||
扫描频率 | 10-80KHz | |||
扫描范围 | 15*15mm | 8*8mm | ||
工作深度 | 60mm | 45mm | ||
成像深度 | 2，5mm | |||
纵向分辨率 | 2.8，7μm | |||
横向分辨率 | 14.8μm | 25μm | ||
相机可视分辨率 | 600LW/PH | |||
视场范围 | 20*20mm | 5*5mm | ||
应用领域：
能够解决的问题 | ||
透明材质 检测与测量 | 半透明材质 检测与测量 | 不透明材质 检测与测量 |
三防漆； 人工晶体; 陶瓷釉面； 手机3D玻璃； 芯片的晶元； 光伏板玻璃； …… | 液晶屏； 光伏板涂层； 陶瓷材质的电子元器件； 芯片的树脂填充； 锂电池隔离膜； 光伏板EVA胶膜； 光伏板背膜； …… | 锂电池电极涂布厚度； 精密零件表面粗糙度； …… |
案例展示
1.三防漆检测（Conformal coating）：
电路板上20~300μm薄膜，保护电路板免受环境的侵蚀而导致线路板失效。
典型质量问题：
- 厚度不均匀；
- 气泡和分层；
- 固化不均匀。

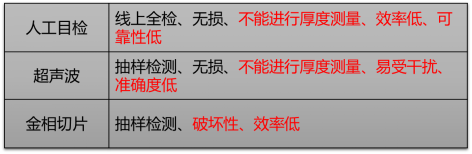

实时、在线、无损、快速的检测手段--行业空白
2.OCT技术与金相切片对比
OCT技术 | 金相切片 | |
技术展示 |
|
|
膜层对应 |
|
|
典型不良-分层 |
|
|
缺陷处对比 |
|
|
